IMPLANTATION DE CHANTIER EN CORSE

Implantations de chantier, topographe en Corse

Du premier piquet de terrassement jusqu’au récolement, HELIX accompagne chaque étape de votre chantier avec des implantations précises et contrôlées.

Plateformes, axes de fondations, angles de bâtis, platines, ouvrages : chaque élément est positionné selon ses propres tolérances, avec la rigueur nécessaire au bon déroulement du projet.

200 clous / semaine

Sur le chantier EDF ricanto

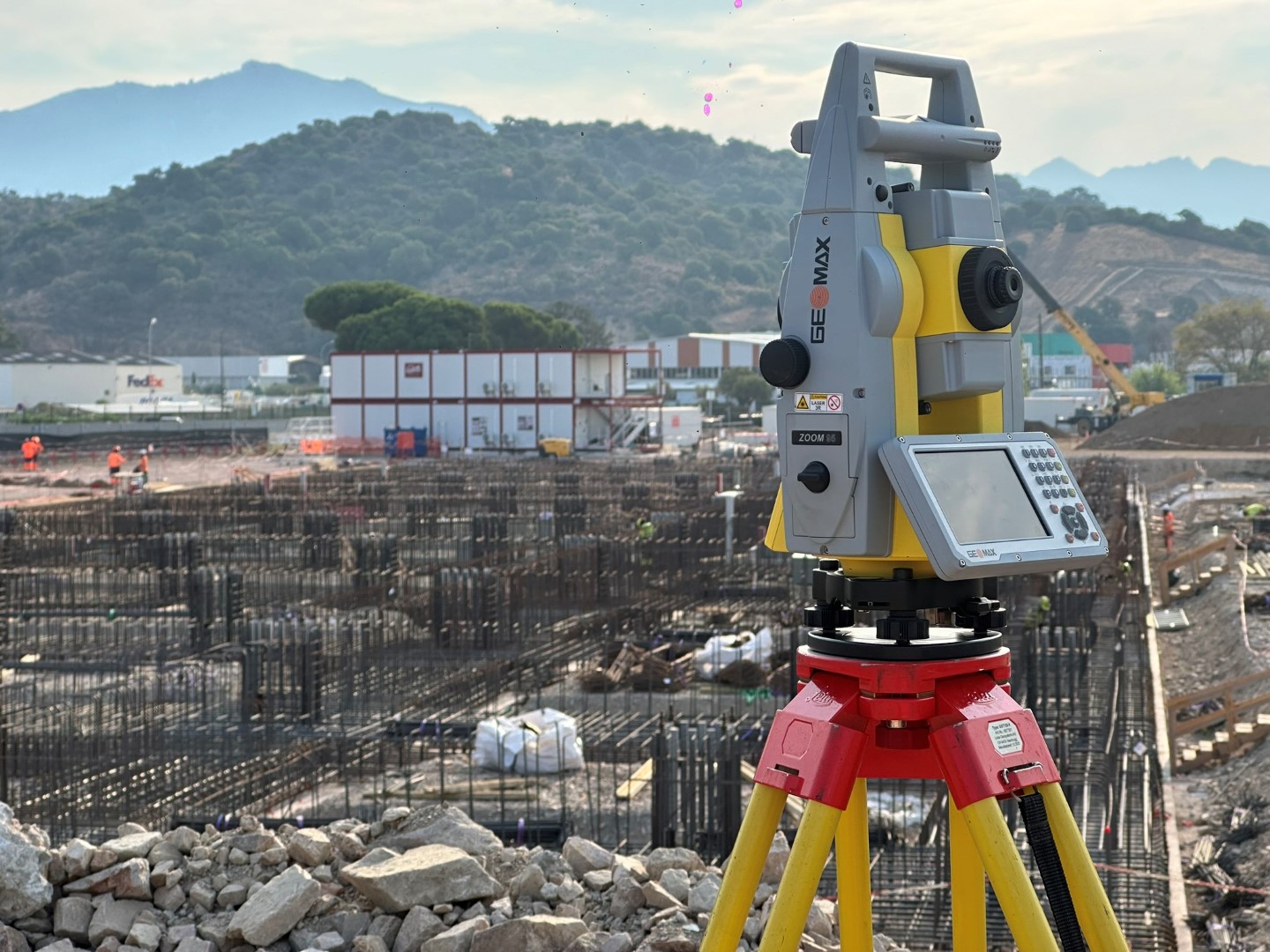

2 Station totales

2″ et 5″ selon votre tolérance

70 clous / jour

Implantés au millimètre

4 récepteurs GNSS

RTK Temps réel + post traitement

IMPLANTATION TOPOGRAPHIQUE en corse

Du projet au terrain.

L’implantation topographique consiste à reporter sur le terrain les éléments d’un projet : centre de poteaux, axes de fondations ou voiles, niveaux de plateformes, tracés de réseaux, positions des radiers.

C’est le lien entre le plan et le chantier.

Une erreur d’implantation peut entraîner des reprises coûteuses, des non-conformités ou des retards.

HELIX apporte la rigueur nécessaire à chaque phase, avec des contrôles redondants systématiques et une fiche de contrôle par intervention.

Référence en cours

Centrale EDF du Ricanto

Bouygues Construction · EDF

HELIX est chargé des implantations topographiques sur le chantier de la nouvelle centrale EDF du Ricanto, à Ajaccio. La mission a démarré fin 2024 et se poursuit dans la durée, avec des interventions régulières sur site pour implantation des structures, platines, poteaux et autres éléments de Génie Civil. Mission reconduite jusqu’en 2027.

Besoin d'implantations topographiques en Corse ?

Devis sous 48 heures. Intervention sur tout le territoire.

Ajaccio · +33 7 89 02 85 71 Porto-Vecchio · +33 6 26 62 08 46

IMPLANTATIONs DE PRÉCISION

Construction & Génie Civil

Avant chaque implantation, HELIX vérifie le plan projet et les fichiers transmis par le bureau d’études. Cette étape permet de contrôler la cohérence des points à implanter avant toute intervention terrain.

La mise en station fait ensuite l’objet d’un contrôle rigoureux : centrage, calage, orientation, corrections atmosphériques, corrections géométriques et réductions d’échelle sont appliqués selon le contexte du chantier.

Nos prismes, embases, niveaux à bulles et instruments sont régulièrement contrôlés afin de garantir la précision de chaque implantation.

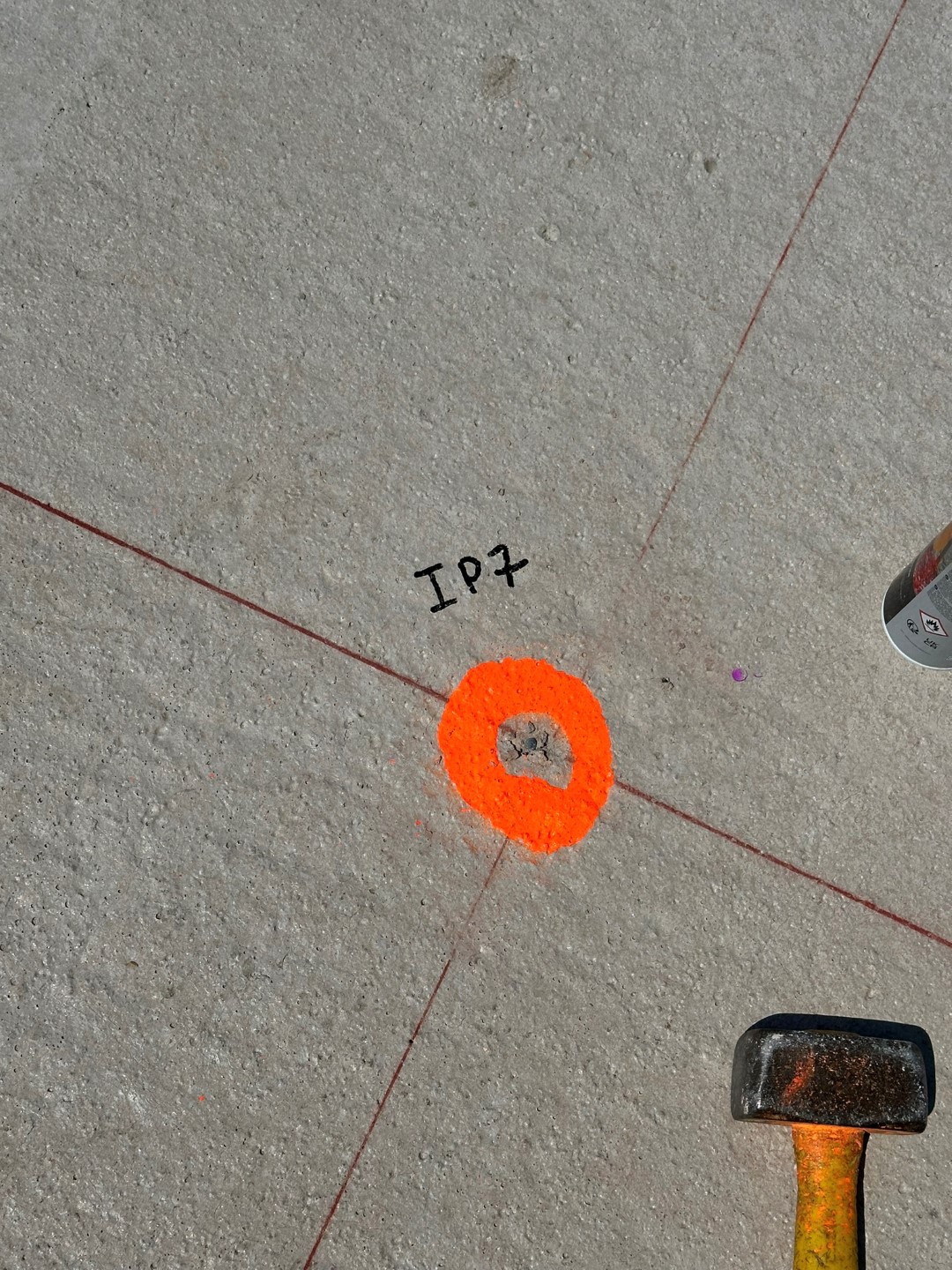

Sur chantier, HELIX privilégie les repères durables : chevilles à frapper, clous : les points implantés sont matérialisés et ne se disparaissent plus.

Chaque point implanté est enregistré : une fiche d’implantation est transmise quelques minutes après l’intervention, puis complétée par un plan dans la journée.

RigueurContrôleTransparencePrécision

Implantations courantes

Terrassements, fondations

Pour les implantations courantes, HELIX adapte la méthode au contexte du chantier : GNSS RTK lorsque l’environnement le permet, station totale lorsque les masques terrain l’exigent.

Terrassements, plateformes, voiries, bordures ou emprises : les points sont matérialisés de façon lisible et exploitable directement par les équipes.

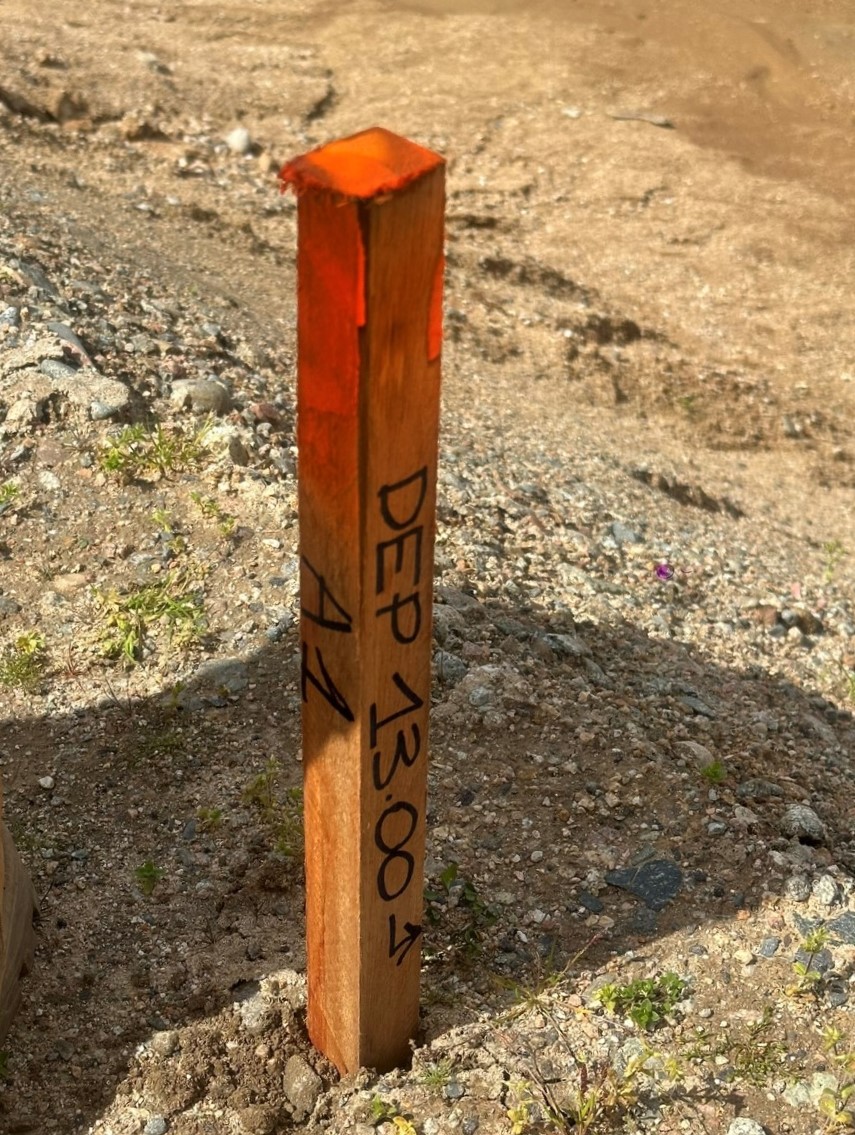

Chaque piquet est numéroté avec son déport à l’axe et sa côte déblai / remblai. En grand format, pour être lisibles par les conducteurs d’engins. Notre objectif est de faire gagner du temps à vos équipes et réduire les erreurs d’exécution.

Le terrassier dispose ainsi d’une information claire, directement sur chantier, sans devoir interpréter un plan complexe ou interrompre son travail.

Après intervention, HELIX débrief rapidement avec le chef de chantier et un plan d’implantation lui est transmis dans la journée.

LisibilitéFacilitéValidation avec chef de chantierPlan d’implanation

Implantations spécifiques et conception 3D

Platines, tiges filetées, ancrages

Certaines implantations ne laissent aucune marge d’erreur.
C’est le cas des platines, tiges filetées, inserts ou autre points d’ancrage qui accueillent ensuite une métallique préfabriquée.

Contrairement à un terrassement ou à une bordure, ces éléments doivent tomber exactement au bon endroit. Si une tige filetée est mal positionnée, même de quelques millimètres, la platine peut ne plus rentrer, les perçages ne correspondent plus : la structure ne peut plus être posée sans reprise.

Pour ce type d’intervention, HELIX adapte la méthode d’implantation à la géométrie réelle de l’élément.

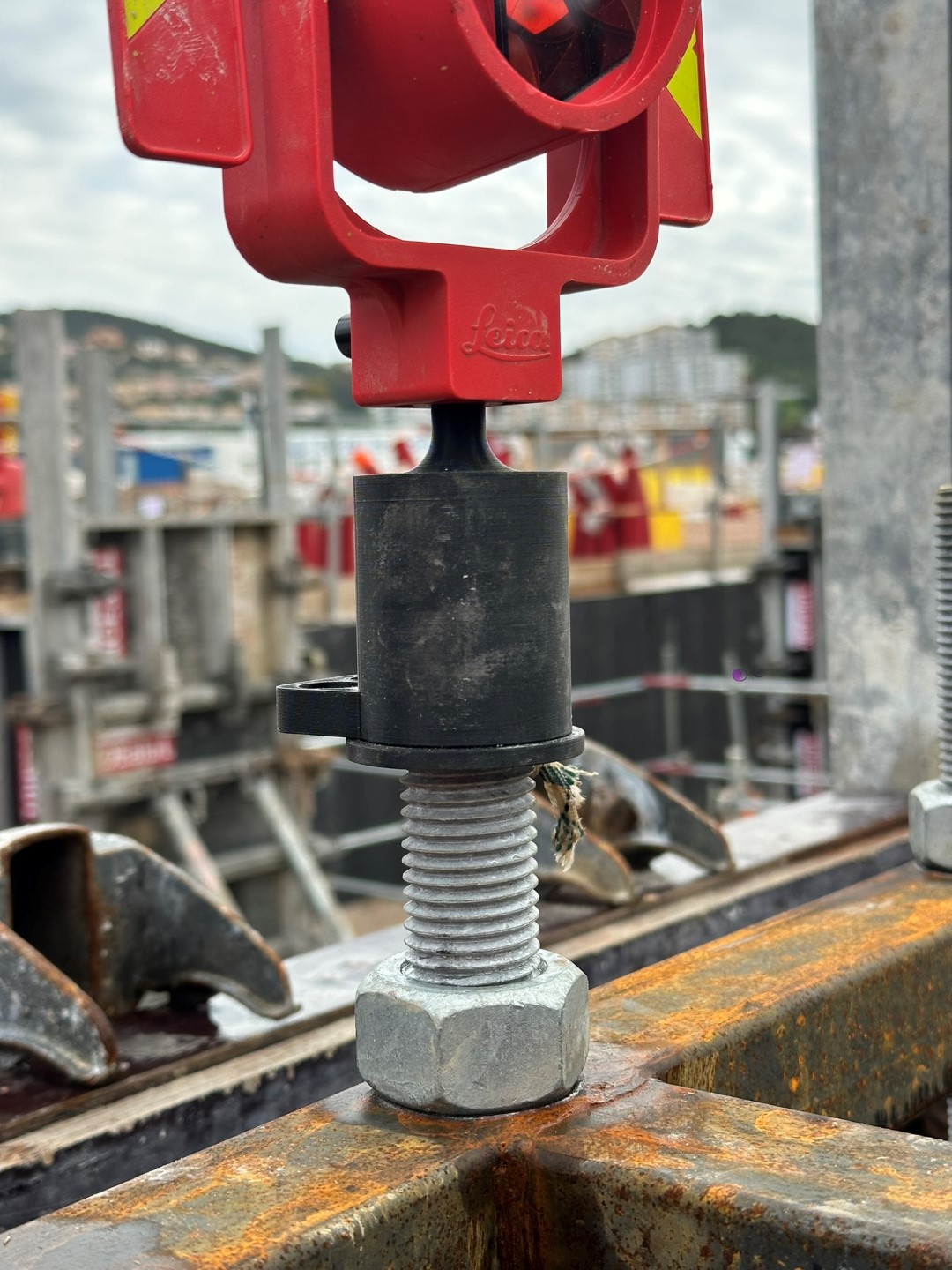

Nous pouvons concevoir des supports de prisme spécifiques, imprimés en 3D, pour viser précisément un centre, un angle, un axe ou un point particulier de la platine ou de l’élément.

L’objectif est de supprimer les approximations de terrain et de garantir que le point mesuré correspond bien au point utile pour la pose.

Haute précisionDesignRéglage en temps réelGain de temps

DOMAINES D'INTERVENTION

Tous types de chantiers, toutes phases d'exécution.

Génie civil et ouvrages d'art

Implantation des axes, voiles, poteaux, massifs et réservations. Contrôle des coffrages avant coulée, puis vérification après décoffrage. Suivi des points sensibles lorsque les tolérances deviennent serrées.

Bâtiments et maisons

Implantation des chaises, axes de fondations, angles de bâtis et niveaux de référence. Une base claire pour démarrer le gros oeuvre sans ambiguïté.

Voiries et plateformes

Implantation des axes, bordures, fils d'eau, profils et limites de plateforme. Piquets renseignés avec déports, déblais/remblais et niveaux à atteindre. Repères lisibles directement par les équipes et les engins.

Réseaux EU, EP, AEP

Implantation des tranchées, regards, branchements et points de raccordement. Contrôle des pentes, profondeurs, croisements et altitudes de fil d'eau. Vérification avant remblaiement pour éviter les reprises.

Terrassements

Piquetage des limites de décaissement, remblais, talus et plateformes. Indication claire des altitudes, déports et volumes à reprendre. Guider le terrassier sans lecture complexe du plan.

Ouvrages spéciaux

Murs de soutènement, pieux, micropieux, ancrages. Implantation de platines, tiges filetées, inserts et réservations. Méthode adaptée à la géométrie réelle de la pièce à poser.

QUESTIONS FRÉQUENTES

Tout ce que vous devez savoir sur l'implantation topographique.

Quelle est la précision d'une implantation topographique ?

Avec une station totale 2 secondes d’arc et un canevas de référence centimétrique, la précision courante est de 1 à 3 mm sur les points implantés. Pour les ouvrages à haute tolérance (génie civil, pieux, structures métalliques), des protocoles renforcés avec contrôles redondants sont mis en place.

Fournissez-vous des fichiers d'implantation pour nos équipes terrain ?

Oui. À partir du fichier de projet AutoCAD ou d’un export coordonné, HELIX prépare les fichiers d’implantation compatibles avec les stations totales robotisées et les GPS de chantier. Les points sont numérotés et codifiés selon votre nomenclature.

Quel est le délai d'intervention pour une urgence chantier ?

Selon les disponibilités, une intervention sous 24 à 48 heures est possible sur Ajaccio et Porto-Vecchio. Sur les chantiers en cours de suivi comme le Ricanto, les interventions sont planifiées à la semaine avec possibilité de passage en urgence le jour même.

Intervenez-vous sur toutes les phases du chantier ?

Oui. Du premier piquetage des terrassements jusqu’aux relevés de récolement, HELIX peut assurer le suivi topographique intégral. L’avantage d’un prestataire unique sur toutes les phases est la cohérence du canevas de référence et la traçabilité complète des contrôles.

Comment se passe une intervention d'implantation ?

À la réception du plan et du fichier de coordonnées, HELIX prépare la liste des points à implanter. Sur site, le topographe installe la station sur un point connu du canevas, vise un second point pour l’orientation, puis procède à l’implantation. Chaque point est contrôlé par une mesure de retour. La fiche de contrôle est transmise en fin de journée.

Quelle différence entre implantation et récolement ?

L’implantation consiste à positionner les futurs ouvrages sur le terrain avant ou pendant l’exécution. Le récolement consiste à mesurer et documenter les ouvrages une fois construits, pour vérifier leur conformité et constituer le plan de récolement final remis en fin de chantier.
