Accueil → Prestations → Étude VRD en Corse
À partir d’un plan projet, HELIX reconstitue le profil en long, trace les profils en travers types et modélise l’ensemble de vos réseaux en 3D. Voiries, eaux pluviales, eaux usées, AEP, réseaux secs : tout est contrôlé avant de mettre la première canalisation en tranchée.
Le plan projet fourni par le bureau d’études ou l’architecte contient généralement un profil en long avec des altimétries et des pentes, ainsi que des profils types. Notre travail est de retranscrire tout cela en 3D, calé sur les coordonnées réelles du terrain.
Résultat : un plan d’exécution géoréférencé, directement exploitable pour l’implantation et le suivi des travaux. Le terrassier et l’entreprise de VRD travaillent sur la même base, avec des cotes précises et des réseaux positionnés dans l’espace.
La particularité d’HELIX : on travaille en 3D. Cela permet de modifier le projet si des incohérences sont détectées, de vérifier les pentes d’écoulement, de contrôler les croisements de réseaux et les profondeurs de tranchées avant d’ouvrir le sol.
Pour disposer d’un plan d’exécution 3D fiable, avec cotes tampons, fils d’eau et quantitatifs prêts à l’emploi.
Pour contrôler la cohérence du projet en 3D avant le démarrage du chantier et figer les documents d’exécution.
Pour cadrer les coûts VRD dès l’AVP et disposer d’un chiffrage de réseaux et de chaussées fiable.
Pour les voiries communales, lotissements, zones d’activité et réseaux d’assainissement.
Quand le plan VRD est disponible dès la phase terrassement, HELIX monte tout le projet en 3D d’un coup : Plateformes du bati, routes, réseaux, bassins. Les interfaces entre corps d’état sont vérifiées avant de démarrer.
À partir du plan projet fourni, nous reconstituons la géométrie complète de la voirie en 3D et y intégrons l’ensemble des réseaux. Chaque étape est contrôlée avant de passer à la suivante.
HELIX analyse le plan de conception fourni : profil en long, pentes, altimétries, profils types, type de bordures, structure de chaussée. Si le plan est incomplet, nous identifions les données manquantes avant de démarrer.

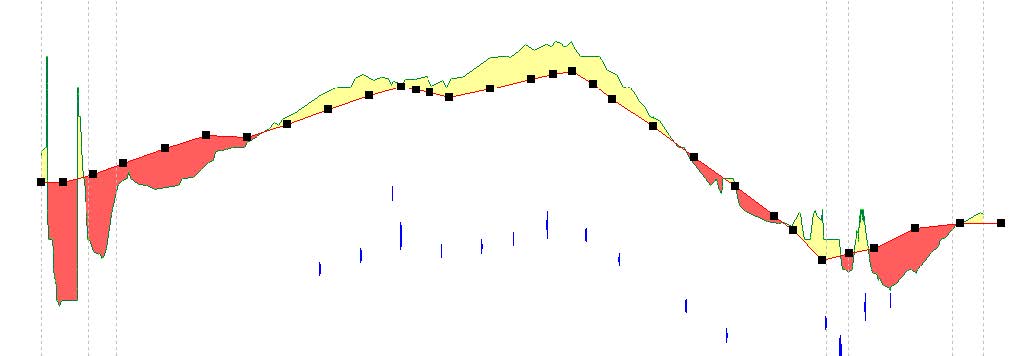

Le profil en long est la colonne vertébrale du projet. Nous le recréons en 3D et le calons sur le terrain naturel existant. Les pentes sont contrôlées, les raccordements vérifiés, les points hauts et bas positionnés.
À partir du profil en long, nous dessinons les profils types le long de l’axe : structure de chaussée couche par couche, bétons de pose de bordures, type de bordures (A2, T2, franchissables ou non), trottoir, et pentes transversales pour l’écoulement des eaux.
Eaux pluviales, eaux usées, AEP, réseaux secs : l’ensemble des réseaux est modélisé en 3D avec cotes fil d’eau, pentes d’écoulement, diamètres et positionnement des regards. Les croisements et conflits entre réseaux sont détectés et corrigés avec l’architecte.
Les pentes de canalisations sont vérifiées sur tout le tracé. La continuité hydraulique est assurée : chaque regard est positionné à la bonne cote, les profondeurs de tranchées sont cohérentes avec les couches de chaussée et les contraintes de blindage.
En sortie : linéaires de canalisations par diamètre et type, volumes de béton de pose, métrés de bordures, position précise de chaque regard avec cote tampon et fil d’eau. Le plan d’exécution est géoréférencé, prêt pour l’implantation terrain.
Le profil en long donne les altimétries et les pentes de la chaussée. Les profils types définissent tout le reste : épaisseur d’enrobé, GNT, fond de forme, béton de pose des bordures et pente transversale.

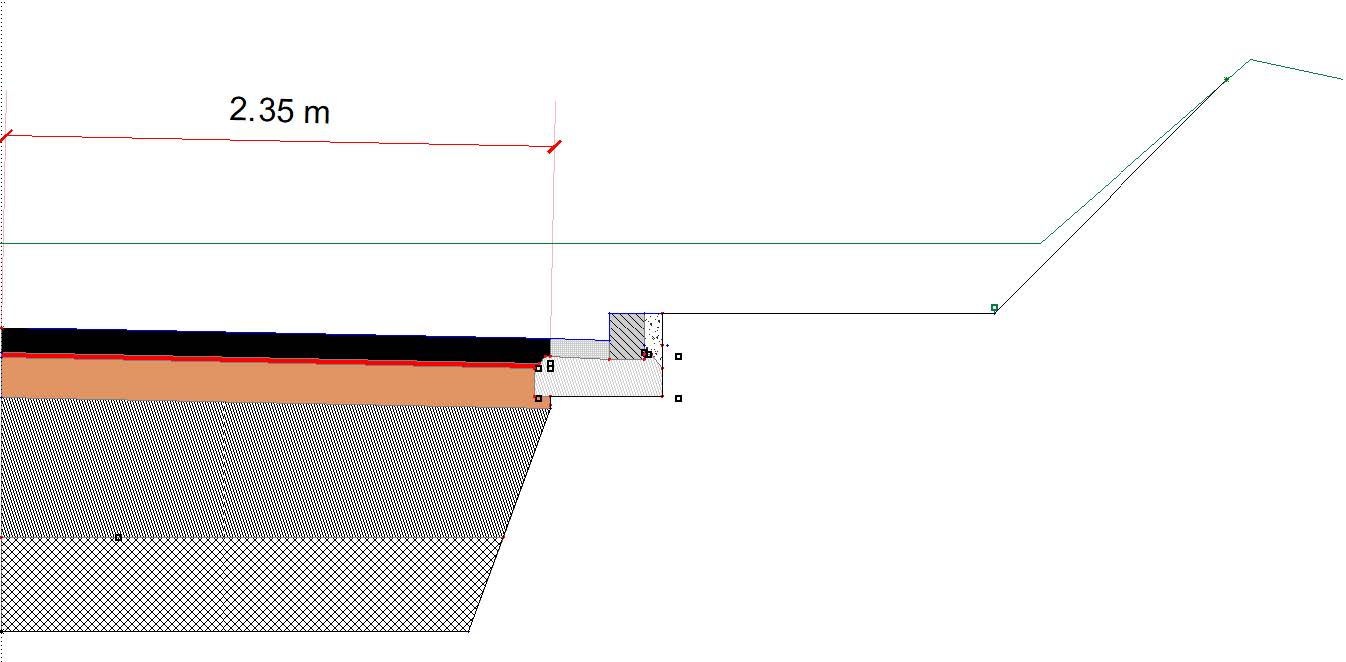

HELIX trace les profils types selon les préconisations du bureau d’études, avec les couches de structure exactes demandées. Le profil va du centre de la voirie jusqu’à la limite du trottoir ou du terrain privé. Tout est dessiné et quantifié.
La modélisation 3D permet d’intervenir si une incohérence est détectée : pente trop forte, raccordement avec le terrain naturel impossible, altimétrie incohérente avec un ouvrage existant. On corrige sur le modèle avant que l’entreprise ouvre le sol.

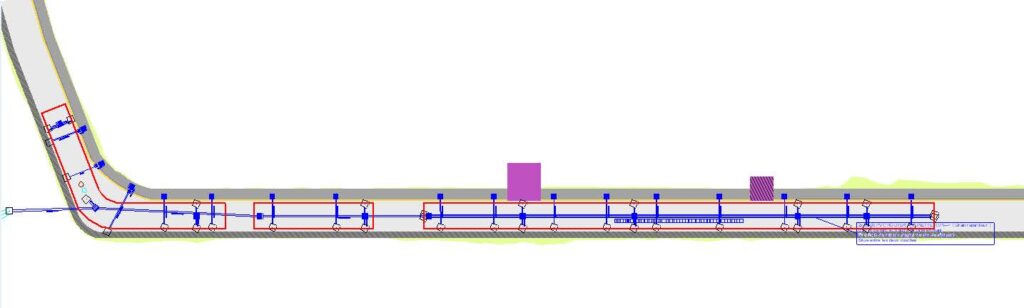

Les réseaux sont intégrés dans le modèle 3D de la voirie. Chaque regard est positionné aux cotes fil d’eau correctes avec ses profondeurs d’ouvrage. Les diamètres, pentes et types de canalisations sont renseignés. La continuité hydraulique est vérifiée sur l’ensemble du tracé.

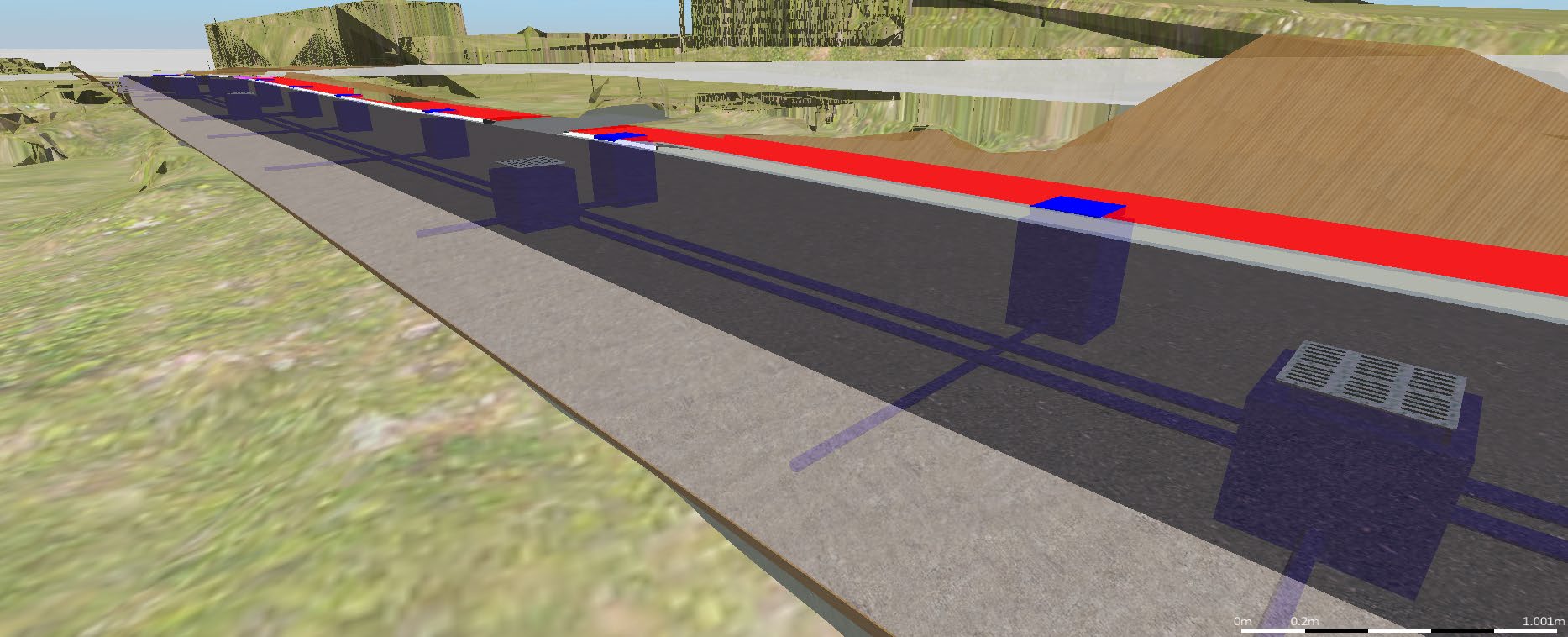

La vue 3D permet de visualiser les croisements entre réseaux et de détecter les conflits avant le chantier. Un croisement EP / AEP à trop faible profondeur, une canalisation en contre-pente, un regard implanté sous une bordure de trottoir : tout cela est visible sur le modèle et corrigé en amont.
HELIX peut traiter des cas complexes : bassins de rétention sous chaussée, déversoirs d’orage, réseaux enterrés sous voirie existante, contraintes de blindage liées aux profondeurs de tranchée.
Chaque mission VRD donne lieu à un ensemble de documents directement exploitables pour l’implantation et la préparation des travaux.
Plan de voirie calé dans les coordonnées réelles du terrain. Format .dwg, prêt pour l’implantation.
Profil avec vérification des pentes, des raccordements et de la position des regards. Format .dwg et .pdf.
Coupes types selon les préconisations du bureau d’études : structure de chaussée, bordures, trottoirs.

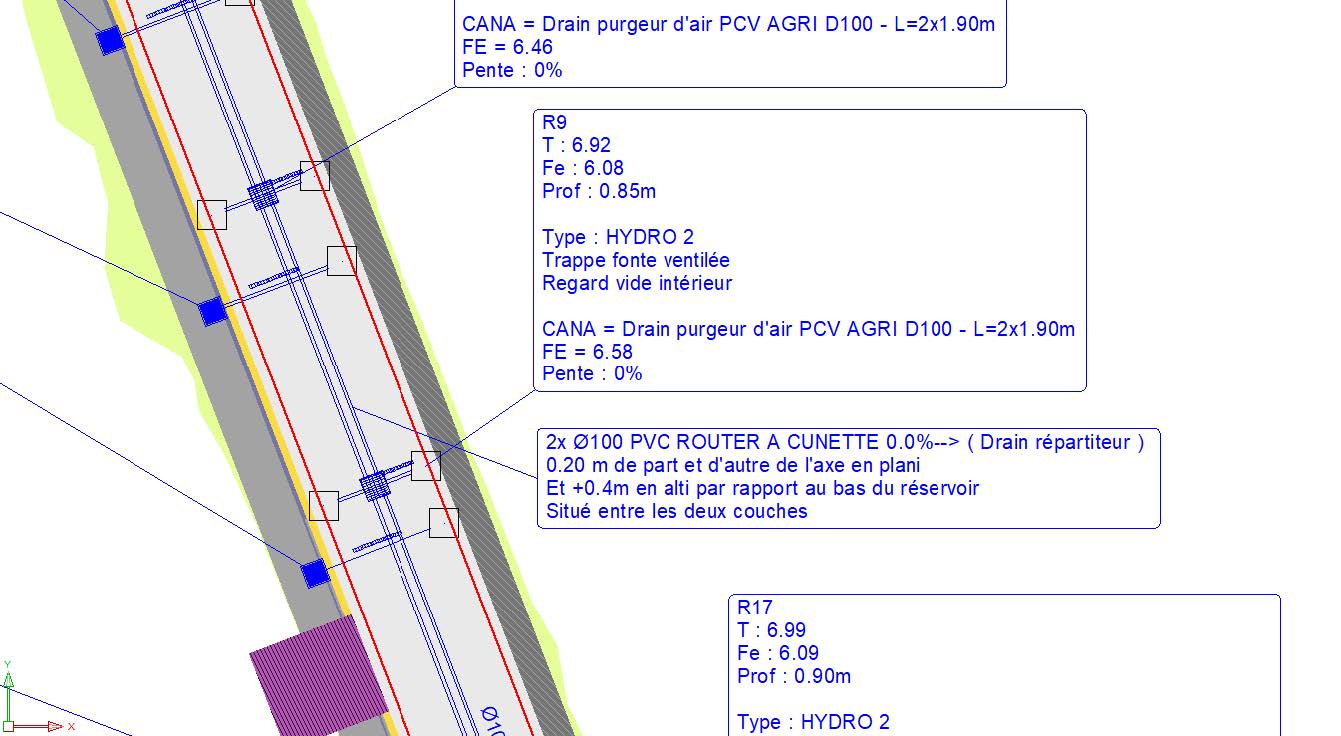

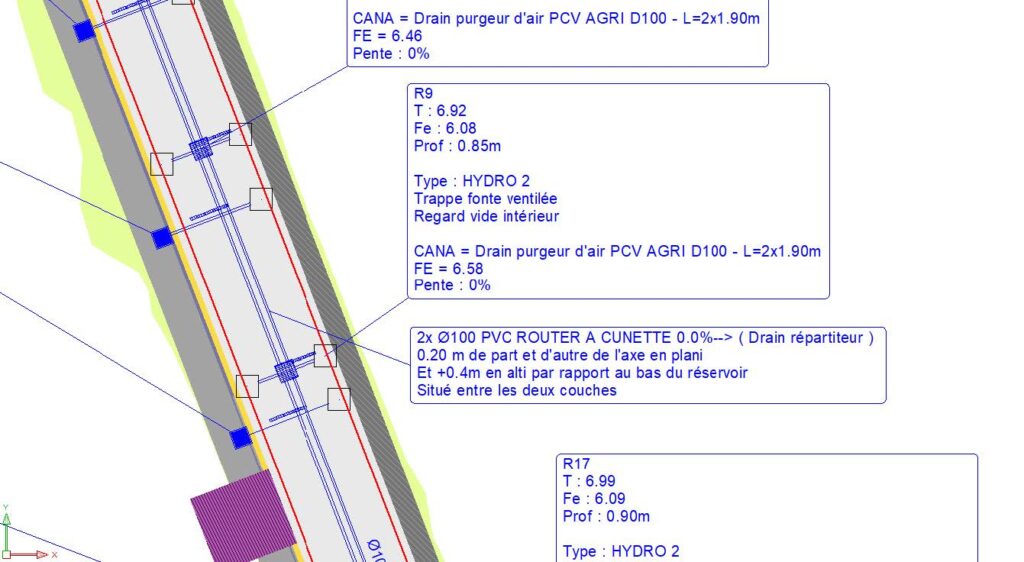

Position de tous les regards, cotes tampons et fils d’eau, linéaires de réseaux par diamètre et type.
Volumes de béton de pose, métrés de bordures, linéaires de canalisations. Directement exploitables pour le chiffrage.
Modèle 3D complet permettant de vérifier les croisements de réseaux et la cohérence du projet.
Le plan de conception est produit par le bureau d’études. Il définit le projet : géométrie, altimétries cibles, types de réseaux. Le plan d’exécution produit par HELIX est le même projet recalé dans les coordonnées réelles du terrain, contrôlé en 3D et prêt à être implanté directement sur le chantier.
Oui. C’est fréquent. Il manque souvent les profils types, les structures de chaussée ou les cotes précises de certains regards. On identifie les données manquantes et on travaille avec le bureau d’études pour les compléter avant de démarrer la modélisation.
Oui, si les fourreaux et câbles sont inclus dans le dossier de conception. France Télécom, fibre, électricité, éclairage public : tous les réseaux secs peuvent être intégrés et contrôlés en même temps que les réseaux humides.
C’est même l’approche recommandée. Quand le plan VRD est disponible dès la phase terrassement, HELIX monte tout le projet en 3D d’un coup : fond de forme, voirie finie, réseaux. Les volumes de terrassement intègrent alors les contraintes de la chaussée et des tranchées réseaux. Consultez la page cubatures pour plus d’informations.
Oui. À partir des profils en travers 3D, on peut sortir des volumes par couche de chaussée : fond de forme, GNT, grave bitume, béton bitumineux. On quantifie aussi les bétons de pose de bordures et les métrés de bordures par type.
Oui. Après travaux, nous pouvons réaliser le levé de récolement des réseaux posés : position des regards, cotes tampons et fils d’eau réels, plan de récolement géoréférencé. Ces documents sont nécessaires pour le dossier des ouvrages exécutés (DOE) et les servitudes de réseaux.
